 BS 6724 铠装电力电缆, 600/1000V
应用
这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下. 安装于火灾，有毒烟雾或气体可能造成人生安全或机器损坏的环境中
结构
| 导体 |
实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228. |
| 绝缘 |
XLPE (交联聚乙烯) GP 8类或乙丙橡胶GP 6类 |
| 色彩编码 |
1芯: |
棕色 |
| |
2芯: |
棕色或蓝色 |
| |
3芯: |
棕色, 黑色, 灰色 |
| |
4芯: |
蓝色, 棕色, 黑色, 灰色 |
| |
5芯: |
黄绿色, 蓝色, 棕色, 黑色, 灰色 |
| |
5芯以上: 白色线芯加黑色数字标识 |
| 内衬 |
LSOH (低烟无卤) |
| 铠装 |
单芯: AWA (铝丝铠装) |
| |
多芯: SWA (钢丝铠装) |
| 铠装 |
单芯: AWA (铝丝铠装) |
| |
多芯: SWA (钢丝铠装) |
| 外护套 |
LSOH (低烟无卤) |
技术参数
| 额定电压 |
600/1000V |
| 额定温度 |
0°C to +90°C |
| 弯曲半径 |
1.5mm2 to 16mm2: 6 x 外径 |
| |
25mm2 and above: 8 x 外径 |
| 防火 |
IEC60332第一部分, BS4066第一部分 |
| 无卤 |
IEC 60754, EN 50267 |
| 烟密度 |
IEC 61034, EN50268 |
电缆参数
单芯600/1000 V，多股圆形铜导体
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x50 |
19/1.78 |
1.0 |
0.8 |
0.9 |
1.5 |
17.5 |
800 |
1x70 |
19/2.14 |
1.1 |
0.8 |
1.25 |
1.5 |
20.2 |
990 |
1x95 |
19/2.52 |
1.1 |
0.8 |
1.25 |
1.6 |
22.3 |
1280 |
1x120 |
37/2.03 |
1.2 |
0.8 |
1.25 |
1.6 |
24.2 |
1550 |
1x150 |
37/2.25 |
1.4 |
1 |
1.6 |
1.7 |
27.4 |
1900 |
1x185 |
37/2.52 |
1.6 |
1 |
1.6 |
1.8 |
30.0 |
2320 |
1x240 |
61/2.25 |
1.7 |
1 |
1.6 |
1.8 |
32.8 |
2930 |
1x300 |
61/2.52 |
1.8 |
1 |
1.6 |
1.9 |
35.6 |
3580 |
1x400 |
61/2.85 |
2.0 |
1.2 |
2.0 |
2.0 |
40.5 |
4600 |
1x500 |
61/3.20 |
2.2 |
1.2 |
2.0 |
2.1 |
44.2 |
5680 |
1x630 |
127/2.52 |
2.4 |
1.2 |
2.0 |
2.2 |
48.8 |
7160 |
1x800 |
127/2.85 |
2.6 |
1.4 |
2.5 |
2.4 |
55.4 |
9315 |
1x1000 |
127/3.20 |
2.8 |
1.4 |
2.5 |
2.5 |
60.6 |
11490 |
单芯600/1000 V，实心铝导体
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称铝丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x50 |
1.0 |
0.8 |
0.9 |
1.5 |
16.3 |
460 |
1x70 |
1.1 |
0.8 |
1.25 |
1.5 |
18.7 |
560 |
1x95 |
1.1 |
0.8 |
1.25 |
1.6 |
20.6 |
690 |
1x120 |
1.2 |
0.8 |
1.25 |
1.6 |
22.1 |
800 |
1x150 |
1.4 |
1 |
1.6 |
1.7 |
25.2 |
970 |
1x185 |
1.6 |
1 |
1.6 |
1.8 |
27.4 |
1150 |
1x240 |
1.7 |
1 |
1.6 |
1.8 |
29.9 |
1380 |
1x300 |
1.8 |
1 |
1.6 |
1.9 |
32.4 |
1640 |

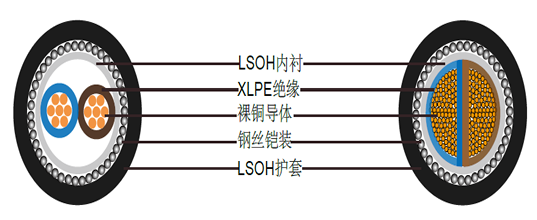

两芯600/1000 V，多股铜导体
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
2x1.5 |
7/0.53 |
0.6 |
0.8 |
0.9 |
1.4 |
12.1 |
320 |
2x2.5 |
7/0.67 |
0.7 |
0.8 |
0.9 |
1.4 |
13.6 |
365 |
2x4 |
7/0.85 |
0.7 |
0.8 |
0.9 |
1.4 |
14.7 |
440 |
2x6 |
7/1.04 |
0.7 |
0.8 |
0.9 |
1.4 |
15.9 |
470 |
2x10 |
7/1.35 |
0.7 |
0.8 |
0.9 |
1.5 |
18.0 |
800 |
2x16 |
7/1.70 |
0.7 |
0.8 |
1.25 |
1.5 |
20.4 |
900 |
2x25 |
7/2.14 |
0.9 |
0.8 |
1.25 |
1.6 |
24.1 |
1240 |
2x25* |
7/2.14 |
0.9 |
0.8 |
1.25 |
1.6 |
20.4 |
1240 |
2x35 |
7/2.52 |
0.9 |
1 |
1.6 |
1.7 |
27.7 |
1710 |
2x35* |
7/2.52 |
0.9 |
1 |
1.6 |
1.7 |
23.3 |
1710 |
2x50* |
19/1.78 |
1.0 |
1 |
1.6 |
1.8 |
25.8 |
1800 |
2x70* |
19/2.14 |
1.1 |
1 |
1.6 |
1.9 |
29.0 |
2320 |
2x95* |
19/2.52 |
1.1 |
1.2 |
2.0 |
2.0 |
33.0 |
3150 |
2x120* |
37/2.03 |
1.2 |
1.2 |
2.0 |
2.1 |
36.1 |
3880 |
2x150* |
37/2.25 |
1.4 |
1.2 |
2.0 |
2.2 |
39.3 |
4820 |
2x185* |
37/2.52 |
1.6 |
1.4 |
2.5 |
2.4 |
44.7 |
5920 |
2x240* |
61/2.25 |
1.7 |
1.4 |
2.5 |
2.5 |
49.0 |
7300 |
2x300* |
61/2.52 |
1.8 |
1.6 |
2.5 |
2.6 |
53.5 |
8770 |
2x400* |
61/2.85 |
2 |
1.6 |
2.5 |
2.8 |
59.0 |
10905 |
* D形多股导体(2类)

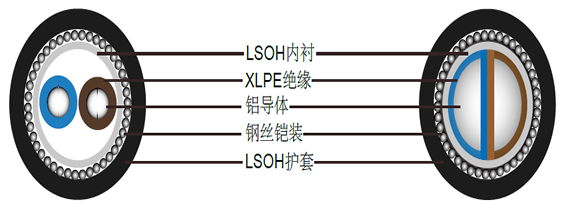

两芯600/1000 V，实心铝导体
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
2x16 |
0.7 |
0.8 |
1.25 |
1.5 |
19.1 |
650 |
2x25 |
0.9 |
0.8 |
1.25 |
1.5 |
22.4 |
915 |
2x25* |
0.9 |
0.8 |
1.25 |
1.6 |
18.7 |
1255 |
2x35 |
0.9 |
1 |
1.6 |
1.6 |
25.7 |
1255 |
2x35* |
0.9 |
1 |
1.6 |
1.7 |
21.4 |
1430 |
2x50* |
1.0 |
1 |
1.6 |
1.8 |
23.5 |
1430 |
2x70* |
1.1 |
1 |
1.6 |
1.9 |
26.3 |
1780 |
2x95* |
1.1 |
1.2 |
2.0 |
2 |
30 |
1950 |
*实心扇状导体（1类）
三芯600/1000 V，多股铜导体
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
3x1.5 |
7/0.53 |
0.6 |
0.8 |
0.9 |
1.3 |
12.6 |
340 |
3x2.5 |
7/0.67 |
0.7 |
0.8 |
0.9 |
1.4 |
14.1 |
408 |
3x4 |
7/0.85 |
0.7 |
0.8 |
0.9 |
1.4 |
15.3 |
498 |
3x6 |
7/1.04 |
0.7 |
0.8 |
0.9 |
1.4 |
16.6 |
600 |
3x10 |
7/1.35 |
0.7 |
0.8 |
1.25 |
1.5 |
19.5 |
915 |
3x16 |
7/1.70 |
0.7 |
0.8 |
1.25 |
1.6 |
21.6 |
1130 |
3x25 |
7/2.14 |
0.9 |
1 |
1.6 |
1.7 |
26.7 |
1710 |
3x25* |
7/2.14 |
0.9 |
1 |
1.6 |
1.7 |
23.6 |
1710 |
3x35 |
7/2.52 |
0.9 |
1 |
1.6 |
1.8 |
29.4 |
2100 |
3x35* |
7/2.52 |
0.9 |
1 |
1.6 |
1.8 |
25.7 |
2100 |
3x50* |
19/1.78 |
1.0 |
1 |
1.6 |
1.8 |
28.5 |
2450 |
3x70* |
19/2.14 |
1.1 |
1 |
1.6 |
1.9 |
32.2 |
3120 |
3x95* |
19/2.52 |
1.1 |
1.2 |
2.0 |
2.1 |
37.0 |
4310 |
3x120* |
37/2.03 |
1.2 |
1.2 |
2.0 |
2.2 |
40.4 |
5160 |
3x150* |
37/2.25 |
1.4 |
1.4 |
2.5 |
2.3 |
45.5 |
7160 |
3x185* |
37/2.52 |
1.6 |
1.4 |
2.5 |
2.4 |
49.8 |
8600 |
3x240* |
61/2.25 |
1.7 |
1.4 |
2.5 |
2.6 |
55.1 |
10755 |
3x300* |
61/2.52 |
1.8 |
1.6 |
2.5 |
2.7 |
60.2 |
13080 |
3x400* |
61/2.85 |
2 |
1.6 |
2.5 |
2.9 |
66.6 |
15810 |
*扇形多股导体（2类）
三芯600/1000 V，实心铝导体
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
3x16 |
0.7 |
0.8 |
1.25 |
1.6 |
20.3 |
760 |
3x25 |
0.9 |
1 |
1.6 |
1.7 |
22.5 |
1020 |
3x25* |
0.9 |
1 |
1.6 |
1.7 |
24.9 |
1020 |
3x35 |
0.9 |
1 |
1.6 |
1.8 |
24.4 |
1200 |
3x35* |
0.9 |
1 |
1.6 |
1.8 |
27.3 |
1200 |
3x50* |
1.0 |
1 |
1.6 |
1.8 |
26.8 |
1380 |
3x70* |
1.1 |
1 |
1.6 |
1.9 |
30.2 |
1750 |
3x95* |
1.1 |
1.2 |
2.0 |
2.1 |
34.8 |
2420 |
3x120* |
1.2 |
1.2 |
2.0 |
2.2 |
37.8 |
2820 |
3x150* |
1.4 |
1.4 |
2.5 |
2.3 |
42.7 |
3660 |
3x185* |
1.6 |
1.4 |
2.5 |
2.4 |
46.7 |
4350 |
3x240* |
1.7 |
1.4 |
2.5 |
2.6 |
51.5 |
5220 |
3x300* |
1.8 |
1.6 |
2.5 |
2.7 |
56.2 |
6200 |
*实心扇状导体（1类）

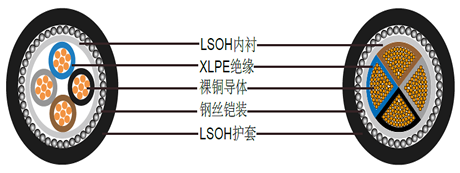

四芯600/1000 V，多股铜导体
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
4x1.5 |
7/0.53 |
0.7 |
0.8 |
0.9 |
1.4 |
13.3 |
390 |
4x2.5 |
7/0.67 |
0.7 |
0.8 |
0.9 |
1.4 |
15.0 |
470 |
4x4 |
7/0.85 |
0.7 |
0.8 |
0.9 |
1.4 |
16.4 |
580 |
4x6 |
7/1.04 |
0.7 |
0.8 |
1.25 |
1.5 |
18.7 |
805 |
4x10 |
7/1.35 |
0.7 |
0.8 |
1.25 |
1.5 |
21.1 |
1090 |
4x16 |
7/1.70 |
0.7 |
0.8 |
1.25 |
1.6 |
23.4 |
1320 |
4x25 |
7/2.14 |
0.9 |
1 |
1.6 |
1.7 |
28.9 |
1840 |
4x25* |
7/2.14 |
0.9 |
1 |
1.6 |
1.7 |
26.1 |
1840 |
4x35 |
7/2.52 |
0.9 |
1 |
1.6 |
1.8 |
31.9 |
2310 |
4x35* |
7/2.52 |
0.9 |
1 |
1.6 |
1.8 |
28.6 |
2310 |
4x50* |
19/1.78 |
1.0 |
1 |
1.6 |
1.9 |
32.0 |
2970 |
4x70* |
19/2.14 |
1.1 |
1.2 |
2.0 |
2.1 |
37.7 |
4240 |
4x95* |
19/2.52 |
1.1 |
1.2 |
2.0 |
2.2 |
41.7 |
5400 |
4x120* |
37/2.03 |
1.2 |
1.4 |
2.5 |
2.3 |
47.1 |
7000 |
4x150* |
37/2.25 |
1.4 |
1.4 |
2.5 |
2.4 |
51.4 |
8350 |
4x185* |
37/2.52 |
1.6 |
1.4 |
2.5 |
2.6 |
56.6 |
10130 |
4x240* |
61/2.25 |
1.7 |
1.6 |
2.5 |
2.7 |
63.0 |
12840 |
4x300* |
61/2.52 |
1.8 |
1.6 |
2.5 |
2.9 |
68.8 |
15530 |
4x400* |
61/2.85 |
2 |
1.8 |
3.15 |
3.2 |
78.1 |
19950 |
* 扇形多股导体（2类）

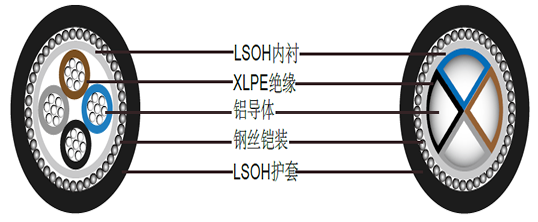

四芯600/1000 V，实心铝导体
标称导体截面积 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
4x16 |
0.7 |
0.8 |
1.25 |
1.6 |
21.8 |
980 |
4x25 |
0.9 |
1 |
1.6 |
1.7 |
26.9 |
1220 |
4x25* |
0.9 |
1 |
1.6 |
1.7 |
24.6 |
1220 |
4x35 |
0.9 |
1 |
1.6 |
1.8 |
29.5 |
1420 |
4x35* |
0.9 |
1 |
1.6 |
1.8 |
27 |
1420 |
4x50* |
1.0 |
1 |
1.6 |
1.9 |
30 |
1770 |
4x70* |
1.1 |
1.2 |
2.0 |
2.1 |
35.3 |
2500 |
4x95* |
1.1 |
1.2 |
2.0 |
2.2 |
39 |
2980 |
4x120* |
1.2 |
1.4 |
2.5 |
2.3 |
44 |
3950 |
4x150* |
1.4 |
1.4 |
2.5 |
2.4 |
47.9 |
4600 |
4x185* |
1.6 |
1.4 |
2.5 |
2.6 |
52.7 |
5430 |
4x240* |
1.7 |
1.6 |
2.5 |
2.7 |
58.5 |
6660 |
4x300* |
1.8 |
1.6 |
2.5 |
2.9 |
63.8 |
7770 |
*实心扇状导体（1类）

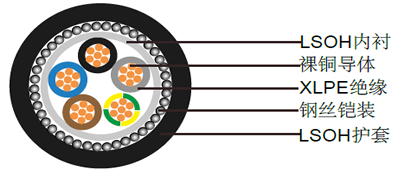

五芯600/1000 V，多股铜导体
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
5x1.5 |
7/0.53 |
0.6 |
0.8 |
0.9 |
1.4 |
14.3 |
430 |
5x2.5 |
7/0.67 |
0.7 |
0.8 |
0.9 |
1.4 |
16.1 |
545 |
5x4 |
7/0.85 |
0.7 |
0.8 |
0.9 |
1.5 |
17.8 |
680 |
5x6 |
7/1.04 |
0.7 |
0.8 |
1.25 |
1.5 |
20 |
840 |
5x10 |
7/1.35 |
0.7 |
0.8 |
1.25 |
1.6 |
22.9 |
1105 |
5x16 |
7/1.70 |
0.7 |
1 |
1.6 |
1.7 |
26.6 |
1450 |
5x25 |
7/2.14 |
0.9 |
1 |
1.6 |
1.8 |
31.5 |
2245 |
5x35 |
7/2.52 |
0.9 |
1 |
1.6 |
1.9 |
34.8 |
2840 |
5x50 |
19/1.78 |
1.0 |
1.2 |
2 |
2 |
40.4 |
3895 |
5x70 |
19/2.14 |
1.1 |
1.2 |
2 |
2.2 |
46.3 |
5145 |
多芯600/1000 V，多股铜导体
标称导体截面积 |
成股类型 |
标称绝缘厚度 |
标称内衬厚度 |
标称钢丝铠装直径 |
标称护套厚度 |
标称外径 |
标称重量 |
mm2 |
No./mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
7x1.5 |
7/0.53 |
0.6 |
0.8 |
0.9 |
1.4 |
15.2 |
500 |
12x1.5 |
7/0.53 |
0.6 |
0.8 |
1.25 |
1.5 |
19.4 |
820 |
19x1.5 |
7/0.53 |
0.6 |
0.8 |
1.25 |
1.6 |
22.2 |
1080 |
27x1.5 |
7/0.53 |
0.6 |
1 |
1.6 |
1.7 |
26.7 |
1550 |
37x1.5 |
7/0.53 |
0.6 |
1 |
1.6 |
1.7 |
29 |
1850 |
48x1.5 |
7/0.53 |
0.6 |
1 |
1.6 |
1.8 |
32.7 |
2250 |
7x2.5 |
7/0.67 |
0.7 |
0.8 |
0.9 |
1.4 |
17.1 |
730 |
12x2.5 |
7/0.67 |
0.7 |
0.8 |
1.25 |
1.6 |
22.4 |
1020 |
19x2.5 |
7/0.67 |
0.7 |
1 |
1.6 |
1.7 |
26.6 |
1530 |
27x2.5 |
7/0.67 |
0.7 |
1 |
1.6 |
1.8 |
30.7 |
1960 |
37x2.5 |
7/0.67 |
0.7 |
1 |
1.6 |
1.8 |
33.8 |
2450 |
48x2.5 |
7/0.67 |
0.7 |
1.2 |
2 |
2 |
39.3 |
3260 |
7x4 |
7/0.85 |
0.7 |
0.8 |
1.25 |
1.5 |
19.7 |
840 |
12x4 |
7/0.85 |
0.7 |
1 |
1.6 |
1.6 |
25.7 |
1390 |
19x4 |
7/0.85 |
0.7 |
1 |
1.6 |
1.7 |
29.3 |
1850 |
27x4 |
7/0.85 |
0.7 |
1 |
1.6 |
1.9 |
34.4 |
2350 |
37x4 |
7/0.85 |
0.7 |
1.2 |
2 |
2 |
39.2 |
2800 |
48x4 |
7/0.85 |
0.7 |
1.2 |
2 |
2.1 |
44.1 |
3250 |
其他芯数的可以根据客户要求提供.
|
|
|
